Ангарные ворота компании Loading Systems

Выбор типа ворот зависит от многих факторов, таких как: интенсивность использования, скорость открывания, температурный режим, герметичность, размеры помещения и др. Специалисты нашей компаний помогут Вам правильно подобрать оптимальное оборудование для Вашего загородного дома или производства. Звоните! тел 8(831)430-55-50

Европейская организация «Лоудинг Системс» завоевала репутацию качественного изготовителя ассортимента для индустриального сектора, в частности, ворот промышленного назначения.

Применение модернизированных средств в процессе разработки ограждающих конструкций, позволяет концерну с повышенной долей поручительства подходить к проектам всевозможной сложности и реализовывать их в кратчайшие сроки. Компания Loading Systems поставляет доковое оборудование как для крупных распределительных объектов, так и для небольших складов. Использующиеся в производстве материалы приспособлены без затруднений противостоять суровой климатической атмосфере северных районов, серьезным ветровым нагрузкам, перепадам температур экваториальных пустынь и другим сложным условиям внешней среды. Специалисты официального представительства ООО «Лоудинг Системс Рус» обладают высокой квалификацией в инжиниринге. Они посоветуют наиболее соответствующий тип ангарных ворот в зависимости от разновидности помещения, его функционального предназначения и других характеристик. Например, для объемных проходов закрытых стапельных мест подойдут шторные варианты ангарных конструкций.

Подъемные тентовые ворота

Подъемные тентовые ворота loading systems

Складчатые ангарные ворота

Складчатые ангарные ворота loading systems

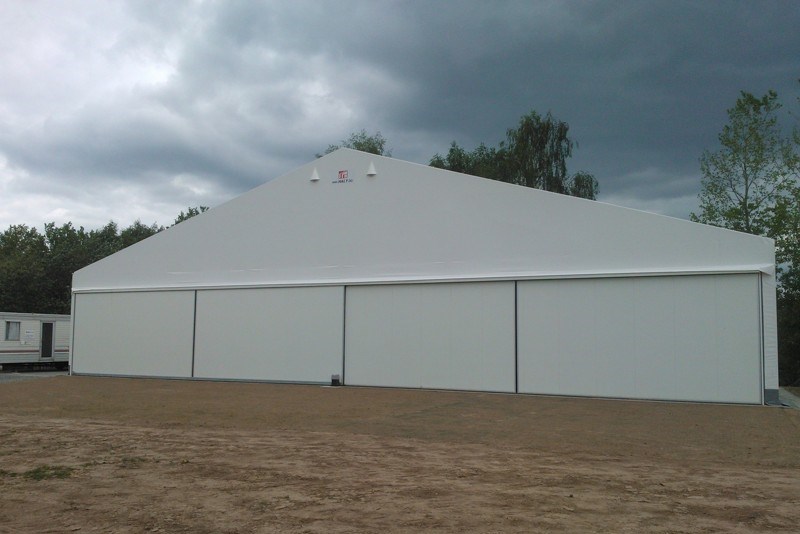

Откатные ангарные ворота

Откатные ангарные ворота loading Systems

Секционные и рулонные ангарные ворота

Секционные и рулонные ангарные ворота Loading Systems

Тентовые ангарные ворота

Ворота Loading Systems представляют собой подъемную конструкцию, состоящую из полотна, вертикальных направляющих и системы электропривода. Небольшое количество подвижных компонентов ворот гарантирует их надежность, долговечность и минимальные затраты на эксплуатацию и обслуживание. Особенностью ангарных ворот Loading Systems является отсутствие ограничений по размерам и высокая устойчивость к высокой ветровой нагрузке и агрессивным средам. Такие ворота часто применяются в судовых доках, объектах тяжелой промышленности, на аэродромах. Ворота делятся на несколько серий в зависимости от конфигурации:

  • 671-100 – для проемов до 8.000 х 8.000 мм и более, толщина полотна 100 мм
  • 671-170 – для проемов до 12.000 х 17.000 мм и более, толщина полотна 170 мм
  • 671-290 – для проемов до 15.000 х 20.000 мм и более, толщина полотна 290 мм
  • 671-390 – для проемов до 20.000 х 24.000 мм и более, толщина полотна 390 мм
  • 671-600 – для проемов до 30.000 х 35.000 мм и более, толщина полотна 600 - 1.000 мм
  • 671-700 – для проемов до 45.000 х 45.000 мм и более, толщина полотна 800 - 2.500 мм
  • 671-800 – ангарные ворота из нескольких полотен одной или разных серий, разделенных промежуточными подъемными стойками, - для проемов без ограничений по ширине и до 26.000 мм по высоте
  • 671-900 – для проемов, через которые проходят крановые пути, с габаритами до 45.000 мм по ширине и до 35.000 мм по высоте

Тентовые ангарные ворота Loading Systems

Тентовые ангарные ворота Loading Systems

Тентовые ангарные ворота Loading Systems

Полотно

Основная материя, из которых состоят ангарные ворота, включает в себя два слоя водопроницаемой ткани 800-1600 грамм/м². Они защищены виниловой пленкой и закрепляются на горизонтальных z-образных профилях, что позволяет им при движении конструкции раздвигаться в противолежащие стороны.

Направляющие профили располагаются друг от друга на расстоянии 500-2000 миллиметров и обладают шириной 150-2550 миллиметров в зависимости от типа ворот. Нижняя профилированная планка изготавливается из высококачественной стали с применением порошкового окрашивания и гарантирует натяжку полотна.

Также представляется широкий выбор оттенков для полотняной материи. В частности, представлены 12 тонов с их светопрозрачными аналогами. Существуют функции выбора цветового оформления по таблице RAL и NCS. В дополнение к этому, возможно комбинировать различные расцветки и производить нанесение эмблем на покрытие.

Полотно способно переносить температурные колебания от -35 до + 70 °C и ветровое воздействие от 0,7 до 3,6 кПа, что делает его универсальным в использовании.

Промежуточные подъемные опоры

Несущие элементы, существующие для стабилизации всего механизма, включены в партию ворот Loading Systems 671-800.

Каждая опорная стойка в индивидуальном порядке приводится в горизонтальное состояние специальным электроприводом. Такая система установки находит свое отражение в основном при комплектации авиационных сооружений для стоянки по причине «вытянутой» структуры ворот. Из-за большого размаха крыльев судов и их незначительной высоты именно промежуточные подъемные опоры лучше всего подходят для установки ворот.

Промежуточные подъемные опоры loading systems

Промежуточные подъемные опоры loading systems

Теплоизоляция

Горизонтальная часть низового настила всех ворот для ангарных помещений оснащается уплотнителем из пористой резины. Она тесно прилегает к полу при нахождении ворот в закрытом состоянии, что обеспечивает сохранение тепла. В направляющие балки шторных ворот интегрированы специальные теплоизолирующие щетинки и или уплотнители из силикона . Они могут различаться в зависимости от производственной линейки ворот.

Электроприводы и концевые выключатели

Управляемые электромеханические системы, зачастую, размещаются над проемом ворот. Электрические приводы внедряются в полотно в зависимости от совокупности его параметров и могут быть мощностью от 1,1 до 80,0 кВт.

Немаловажным достоинством является тот факт, что концевые выключатели, которые располагаются над проемом ворот, обладают двухступенчатой цепью безопасности.

Приводные тросы и ремни

В зависимости от массы полотняного покрытия шторные ворота могут приходить в движение тросами или ремнями. Они соединяются с нижним линейным элементом и накручиваются на вьюшку электрического привода . Прохождение гибких канатов проектировалось таким образом, чтобы они никогда не соприкасались с полотном. Это позволяет исключить его изнашивание или повреждение.

Блокираторы + ветровые замки

Линейка ворот для ангарных сооружений Лоудинг Системс, за исключением 671-700, оборудована специальными блокираторами, присоединенными к нижней балке. Это устройство препятствует продвижению ворот в любом промежуточном положении, что позволяет избежать обрывов ремней или тросов. В дополнение к этому, блокиратор снабжен опцией ветрового замка, который исключает непредвиденный подъем ворот под давлением сильного фронтального ветра.

CLR – система перекрестно-соединенных тросов

Это инженерное ноу-хау способно поддерживать ворота в четко горизонтальном состоянии независимо от второстепенных условий воздействия на механизм. Даже в случае неисправности одного из тросов или его обрыве, CLR система продолжит свое функционирование.

Использование этого новшества позволяет исключить необходимость в применении блокираторов и ветровых замков.

CLR-система

Система управления

Комплекс компонентов, необходимых для реализации управления объектами, базируется на основе ПЛК. Он представляет собой важный элемент системы автоматизации на промышленном предприятии, с помощью которого можно контролировать состояние датчиков и выключателей.

С ПЛК для доступа откроется способность системы самостоятельно обнаруживать ошибки в работе; отдаленно управлять механизмом через Интернет и несколько других функций.

По общему правилу ворота системой управления ставятся в режим «на удержании». Это потребует постоянного нажатия клавиши «ВНИЗ» при опускании ворот.

Клавиша «ВВЕРХ» при этом работает в автоматическом режиме. Одного касания хватит для открытия ворот в их полной амплитуде.

Кнопка «СТОП» останавливает шторные ворота в любом положении.

Складчатые ворота больших размеров

К этой конструкции относятся ворота, включающие в себя несколько створок. Они открываются по сторонам проема и представляют собой аналогию с дверьми автобусов. Максимально допустимые размеры складчатых ворот от компании Loading Systems составляют 50 метров по ширине и 8 метров по высоте. Боковые составные части ворот изготавливаются из утепленных сэндвич-панели толщиной 50 миллиметров.

В качестве дополнительного оснащения допускается оборудование окон различных размеров, встроенной калитки, покраска в желаемый оттенок, а также различные системы безопасности и автоматики.

Складчатые ворота Loading Systems

Галерея: Откатные ворота

Откатные ворота loading systems

Откатные ворота loading systems

otkatnie vorota loading systems


Секционные и рулонные ангарные ворота

Секционные ворота для больших проемов могут иметь размеры 12 метров по высоте или ширине. Ворота изготавливаются с дополнительными усиливающими элементами для предотвращения деформации панелей. Передовое программное обеспечение и опытные инженеры, производящие расчет ворот, обеспечивают безопасность и надежность эксплуатации ворот.

рулонные и ангарные ворота loading systems

рулонные и ангарные ворота loading systems

ангарные ворота loading systems
