Описание
Европейская организация «Лоудинг Системс» завоевала репутацию качественного изготовителя ассортимента для индустриального сектора, в частности, ворот промышленного назначения.
Применение модернизированных средств в процессе разработки ограждающих конструкций, позволяет концерну с повышенной долей поручительства подходить к проектам всевозможной сложности и реализовывать их в кратчайшие сроки. Компания Loading Systems поставляет доковое оборудование как для крупных распределительных объектов, так и для небольших складов. Использующиеся в производстве материалы приспособлены без затруднений противостоять суровой климатической атмосфере северных районов, серьезным ветровым нагрузкам, перепадам температур экваториальных пустынь и другим сложным условиям внешней среды. Специалисты официального представительства ООО «Лоудинг Системс Рус» обладают высокой квалификацией в инжиниринге. Они посоветуют наиболее соответствующий тип ангарных ворот в зависимости от разновидности помещения, его функционального предназначения и других характеристик. Например, для объемных проходов закрытых стапельных мест подойдут шторные варианты ангарных конструкций.

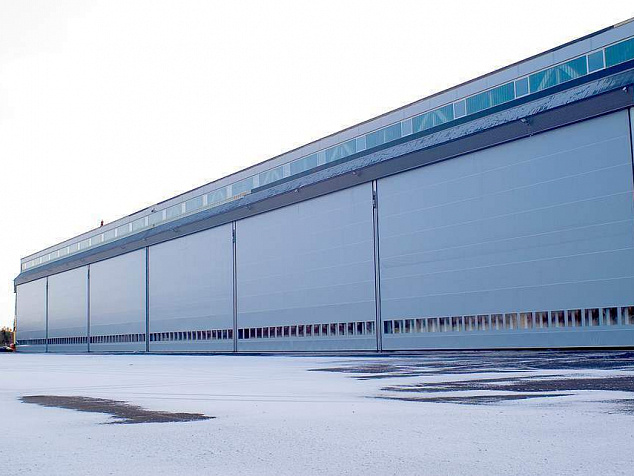

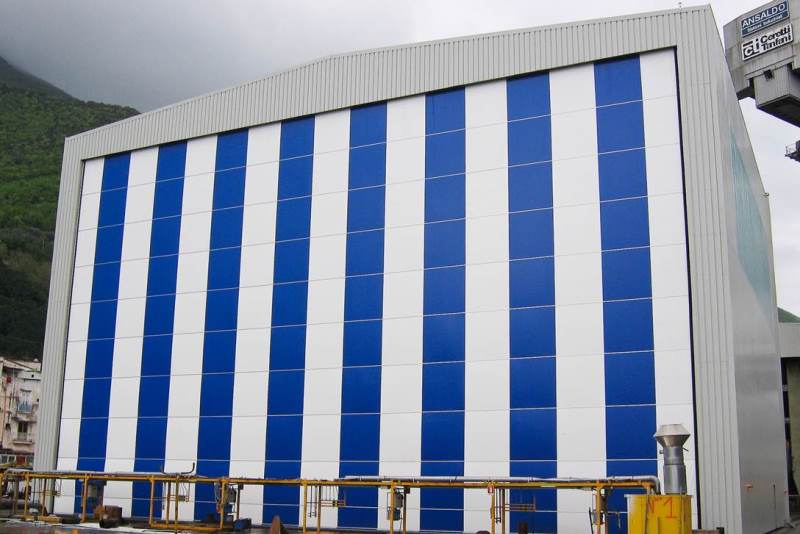

Тентовые ангарные ворота
Ворота Loading Systems представляют собой подъемную конструкцию, состоящую из полотна, вертикальных направляющих и системы электропривода. Небольшое количество подвижных компонентов ворот гарантирует их надежность, долговечность и минимальные затраты на эксплуатацию и обслуживание. Особенностью ангарных ворот Loading Systems является отсутствие ограничений по размерам и высокая устойчивость к высокой ветровой нагрузке и агрессивным средам. Такие ворота часто применяются в судовых доках, объектах тяжелой промышленности, на аэродромах. Ворота делятся на несколько серий в зависимости от конфигурации:
- 671-100 – для проемов до 8.000 х 8.000 мм и более, толщина полотна 100 мм
- 671-170 – для проемов до 12.000 х 17.000 мм и более, толщина полотна 170 мм
- 671-290 – для проемов до 15.000 х 20.000 мм и более, толщина полотна 290 мм
- 671-390 – для проемов до 20.000 х 24.000 мм и более, толщина полотна 390 мм
- 671-600 – для проемов до 30.000 х 35.000 мм и более, толщина полотна 600 - 1.000 мм
- 671-700 – для проемов до 45.000 х 45.000 мм и более, толщина полотна 800 - 2.500 мм

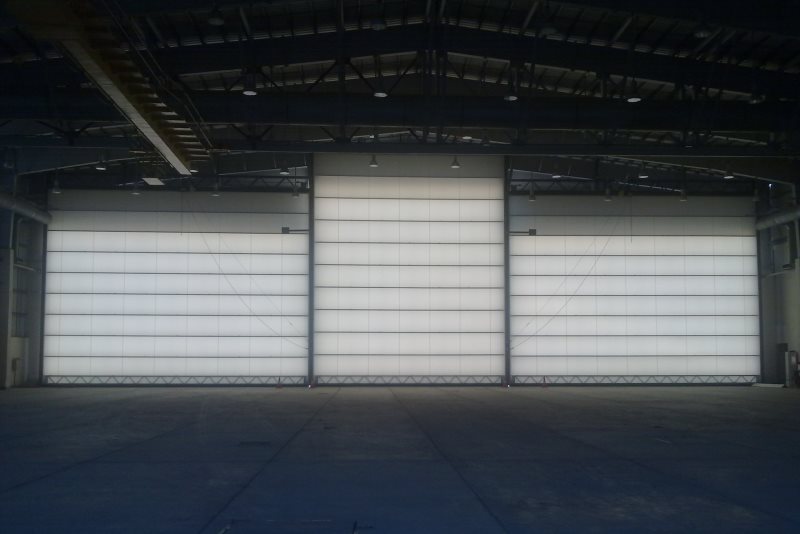

- 671-800 – ангарные ворота из нескольких полотен одной или разных серий, разделенных промежуточными подъемными стойками, - для проемов без ограничений по ширине и до 26.000 мм по высоте
- 671-900 – для проемов, через которые проходят крановые пути, с габаритами до 45.000 мм по ширине и до 35.000 мм по высоте
Полотно
Основная материя, из которых состоят ангарные ворота, включает в себя два слоя водопроницаемой ткани 800-1600 грамм/м². Они защищены виниловой пленкой и закрепляются на горизонтальных z-образных профилях, что позволяет им при движении конструкции раздвигаться в противолежащие стороны.
Направляющие профили располагаются друг от друга на расстоянии 500-2000 миллиметров и обладают шириной 150-2550 миллиметров в зависимости от типа ворот. Нижняя профилированная планка изготавливается из высококачественной стали с применением порошкового окрашивания и гарантирует натяжку полотна.
Также представляется широкий выбор оттенков для полотняной материи. В частности, представлены 12 тонов с их светопрозрачными аналогами. Существуют функции выбора цветового оформления по таблице RAL и NCS. В дополнение к этому, возможно комбинировать различные расцветки и производить нанесение эмблем на покрытие.
Полотно способно переносить температурные колебания от -35 до + 70 °C и ветровое воздействие от 0,7 до 3,6 кПа, что делает его универсальным в использовании.

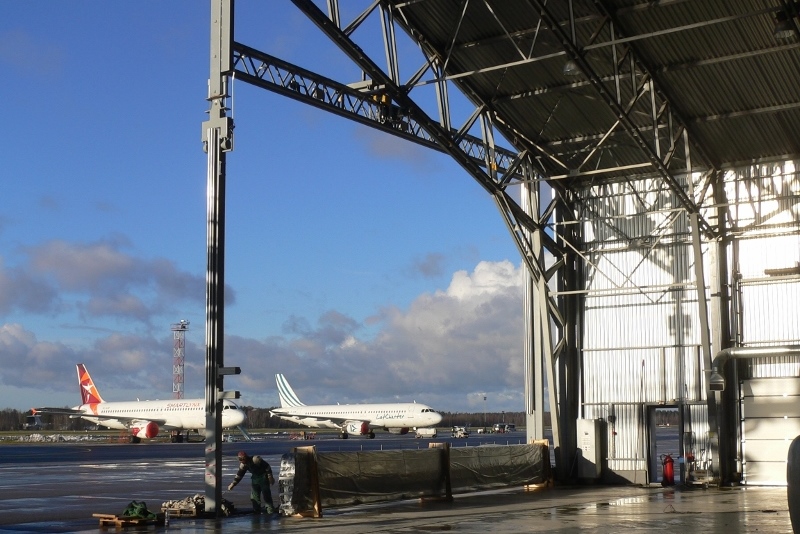

Промежуточные подъемные опоры

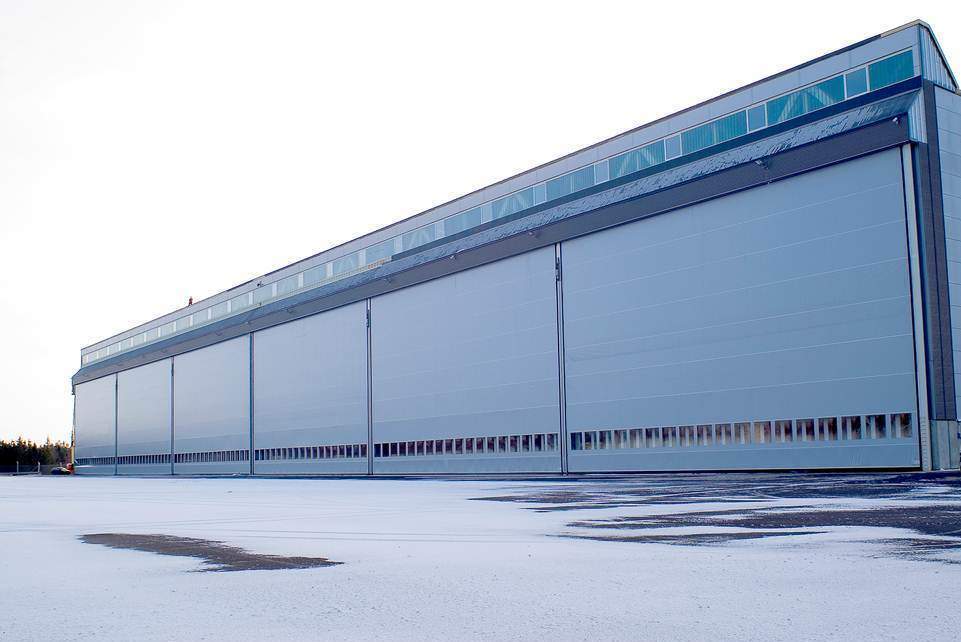

Несущие элементы, существующие для стабилизации всего механизма, включены в партию ворот Loading Systems 671-800.
Каждая опорная стойка в индивидуальном порядке приводится в горизонтальное состояние специальным электроприводом. Такая система установки находит свое отражение в основном при комплектации авиационных сооружений для стоянки по причине «вытянутой» структуры ворот. Из-за большого размаха крыльев судов и их незначительной высоты именно промежуточные подъемные опоры лучше всего подходят для установки ворот.
Теплоизоляция

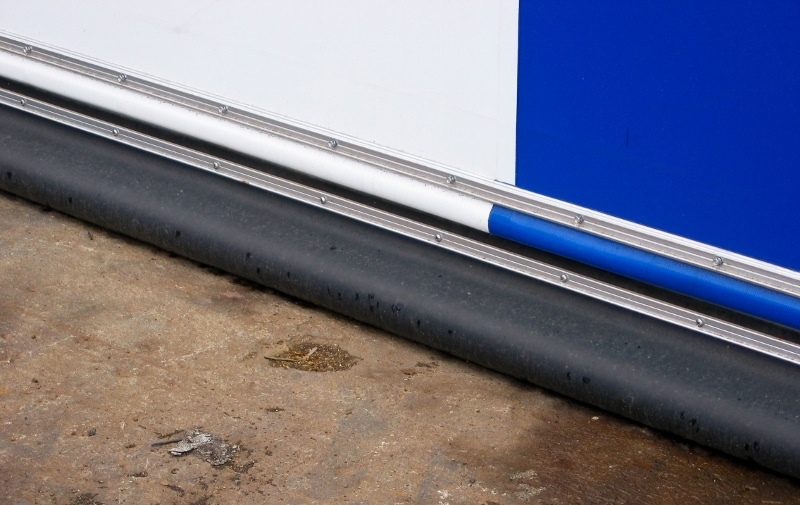

Горизонтальная часть низового настила всех ворот для ангарных помещений оснащается уплотнителем из пористой резины. Она тесно прилегает к полу при нахождении ворот в закрытом состоянии, что обеспечивает сохранение тепла. В направляющие балки шторных ворот интегрированы специальные теплоизолирующие щетинки и или уплотнители из силикона . Они могут различаться в зависимости от производственной линейки ворот.
Электроприводы и концевые выключатели

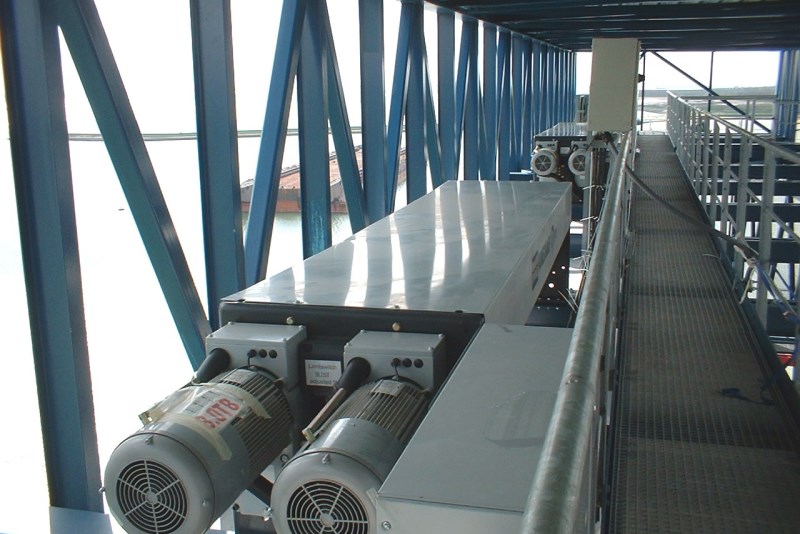

Управляемые электромеханические системы, зачастую, размещаются над проемом ворот. Электрические приводы внедряются в полотно в зависимости от совокупности его параметров и могут быть мощностью от 1,1 до 80,0 кВт.
Немаловажным достоинством является тот факт, что концевые выключатели, которые располагаются над проемом ворот, обладают двухступенчатой цепью безопасности.
Приводные тросы и ремни
В зависимости от массы полотняного покрытия шторные ворота могут приходить в движение тросами или ремнями. Они соединяются с нижним линейным элементом и накручиваются на вьюшку электрического привода . Прохождение гибких канатов проектировалось таким образом, чтобы они никогда не соприкасались с полотном. Это позволяет исключить его изнашивание или повреждение.
Блокираторы + ветровые замки
Линейка ворот для ангарных сооружений Лоудинг Системс, за исключением 671-700, оборудована специальными блокираторами, присоединенными к нижней балке. Это устройство препятствует продвижению ворот в любом промежуточном положении, что позволяет избежать обрывов ремней или тросов. В дополнение к этому, блокиратор снабжен опцией ветрового замка, который исключает непредвиденный подъем ворот под давлением сильного фронтального ветра.
CLR – система перекрестно-соединенных тросов
Это инженерное ноу-хау способно поддерживать ворота в четко горизонтальном состоянии независимо от второстепенных условий воздействия на механизм. Даже в случае неисправности одного из тросов или его обрыве, CLR система продолжит свое функционирование.
Использование этого новшества позволяет исключить необходимость в применении блокираторов и ветровых замков.
Система управления
Комплекс компонентов, необходимых для реализации управления объектами, базируется на основе ПЛК. Он представляет собой важный элемент системы автоматизации на промышленном предприятии, с помощью которого можно контролировать состояние датчиков и выключателей.
С ПЛК для доступа откроется способность системы самостоятельно обнаруживать ошибки в работе; отдаленно управлять механизмом через Интернет и несколько других функций.
По общему правилу ворота системой управления ставятся в режим «на удержании». Это потребует постоянного нажатия клавиши «ВНИЗ» при опускании ворот.
Клавиша «ВВЕРХ» при этом работает в автоматическом режиме. Одного касания хватит для открытия ворот в их полной амплитуде.
Кнопка «СТОП» останавливает шторные ворота в любом положении.

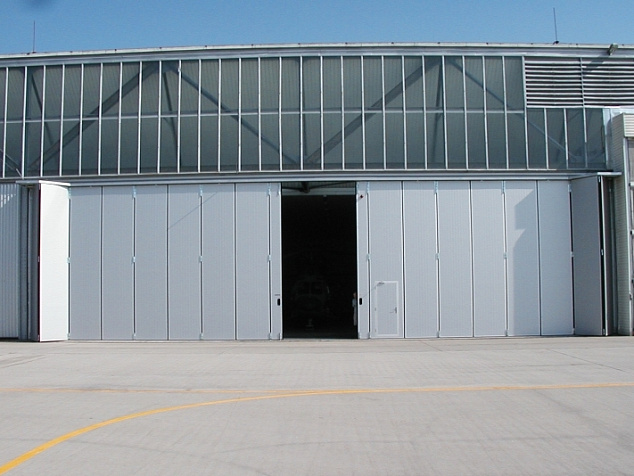

Складчатые ворота больших размеров

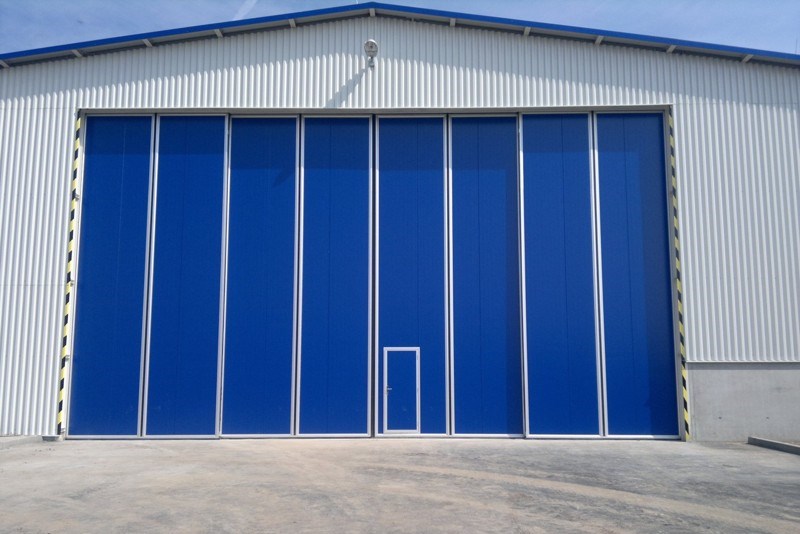

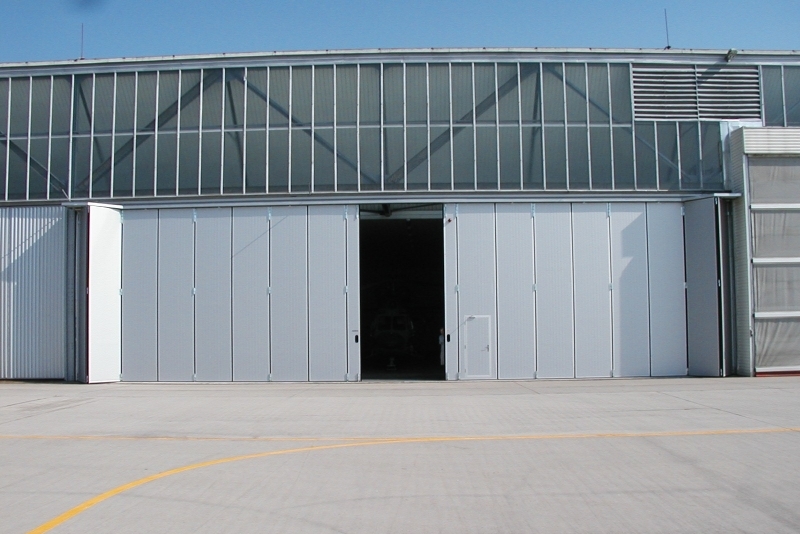

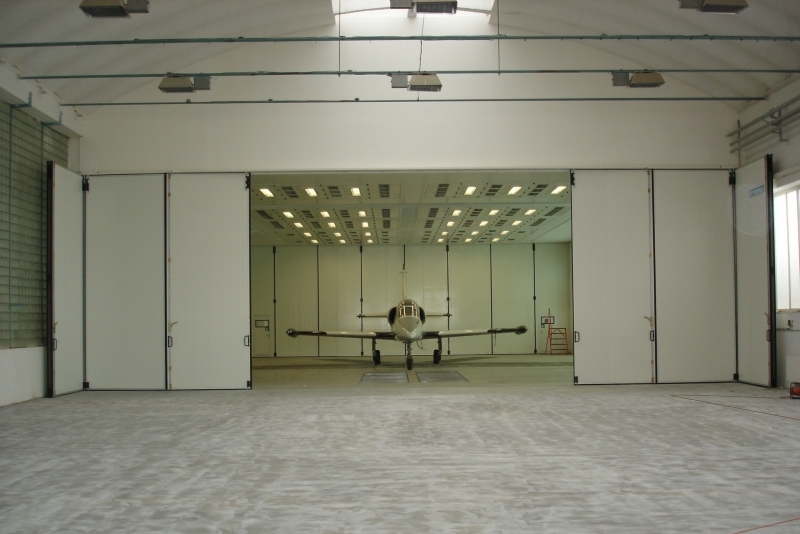

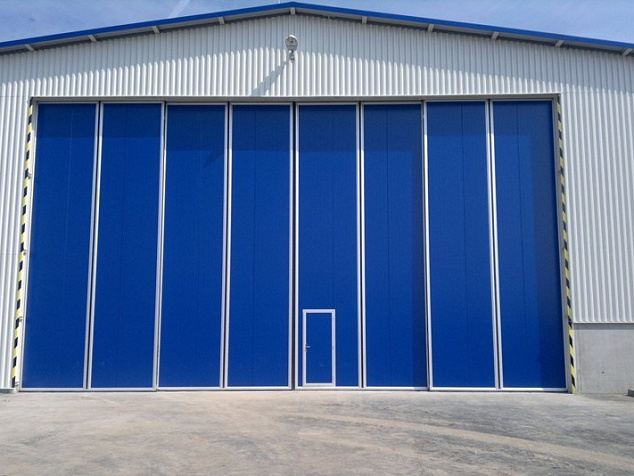

К этой конструкции относятся ворота, включающие в себя несколько створок. Они открываются по сторонам проема и представляют собой аналогию с дверьми автобусов. Максимально допустимые размеры складчатых ворот от компании Loading Systems составляют 50 метров по ширине и 8 метров по высоте. Боковые составные части ворот изготавливаются из утепленных сэндвич-панели толщиной 50 миллиметров.
В качестве дополнительного оснащения допускается оборудование окон различных размеров, встроенной калитки, покраска в желаемый оттенок, а также различные системы безопасности и автоматики.

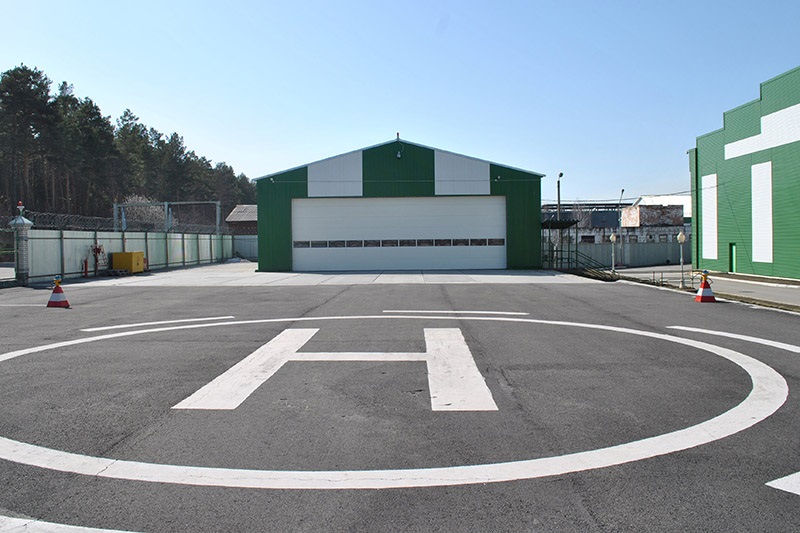

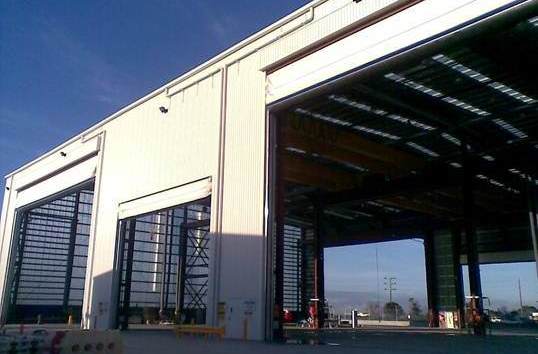

Секционные и рулонные ангарные ворота

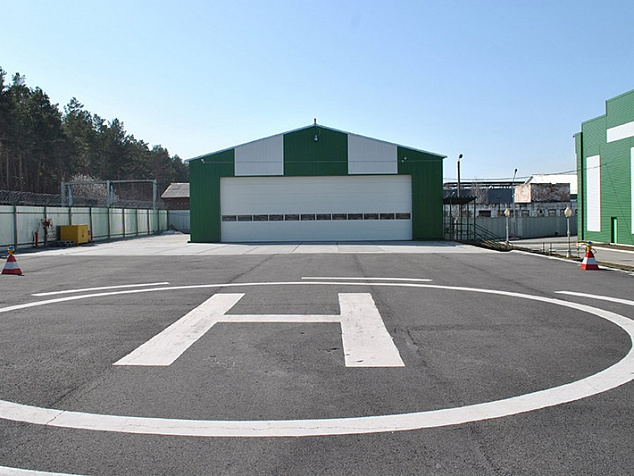

Секционные ворота для больших проемов могут иметь размеры 12 метров по высоте или ширине. Ворота изготавливаются с дополнительными усиливающими элементами для предотвращения деформации панелей. Передовое программное обеспечение и опытные инженеры, производящие расчет ворот, обеспечивают безопасность и надежность эксплуатации ворот.
